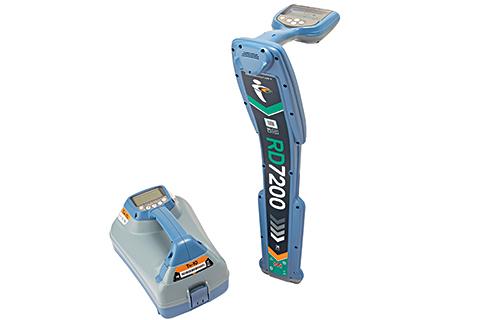

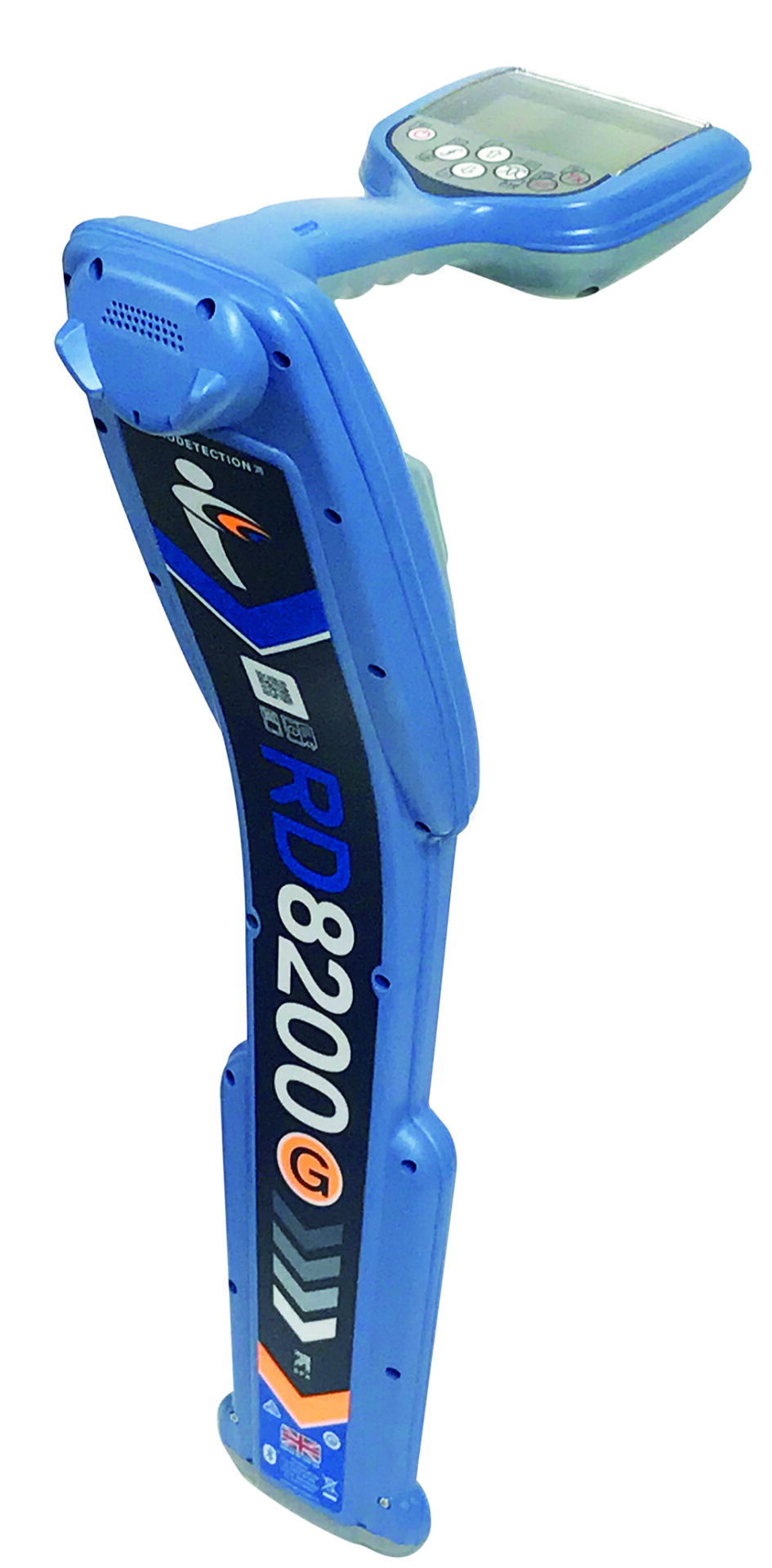

GPS・電流方向指示機能・高出力発信を標準装備した埋没ケーブル・配管検索機のハイエンドモデル!

商品の特長

  • 矢印とコンパスで埋設位置を素早く特定!
  • 受信機のみの測定で埋設物の探索が可能!
  • 最大利用可能深度は30m!
  • 現場環境に応じた様々な探索手法を行うことが可能!



【RD8200G 追加の特長】

  • 流れる信号の向きで探索したいケーブルのみを特定

送信機から出る独自の信号のみを特定して目的線だけを正確に探知します。

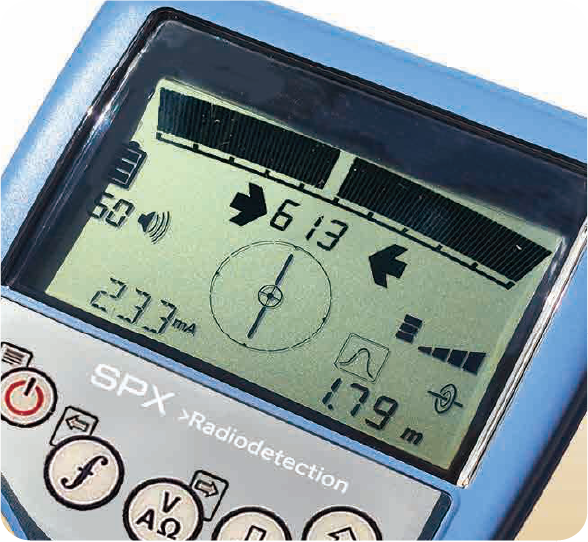

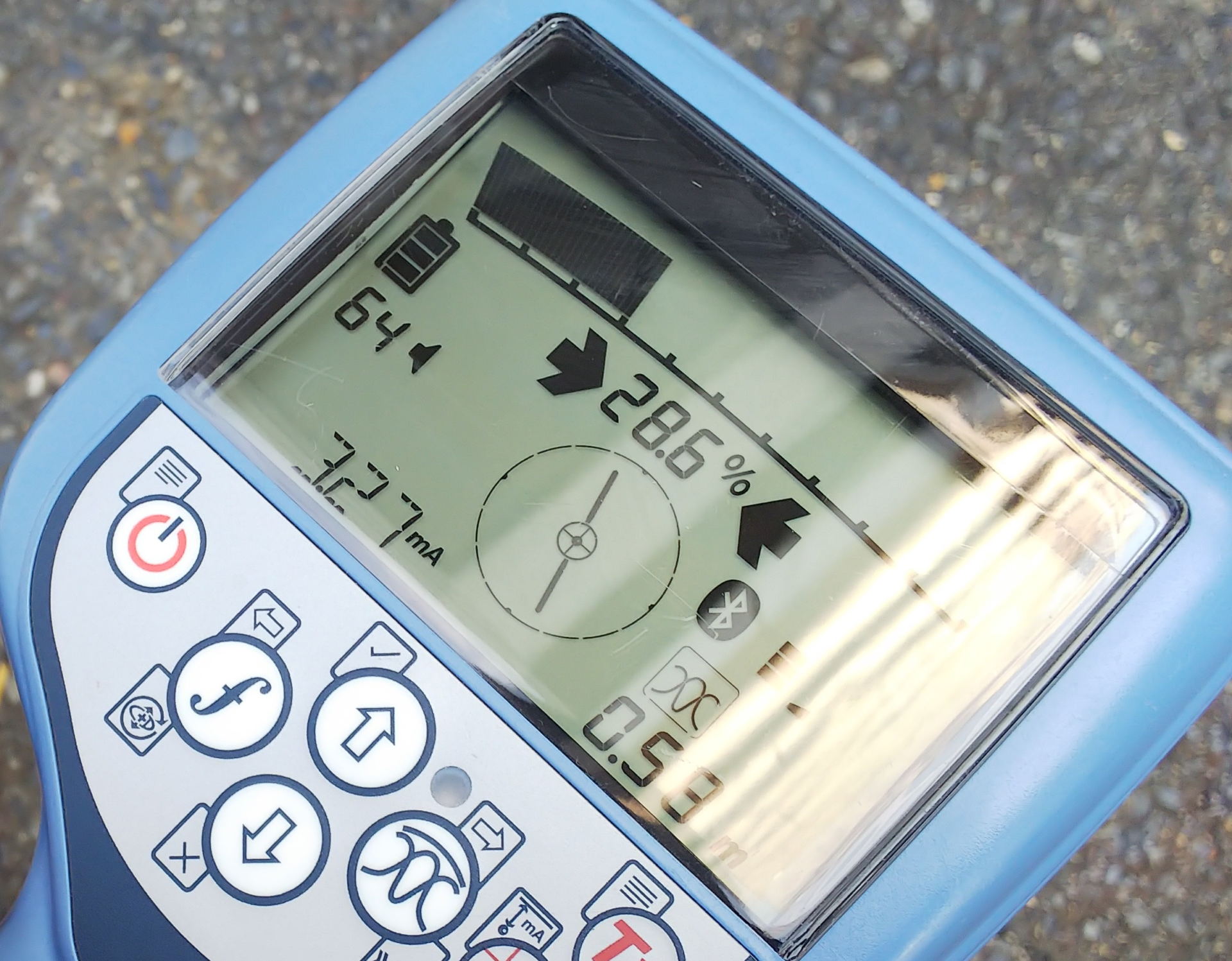

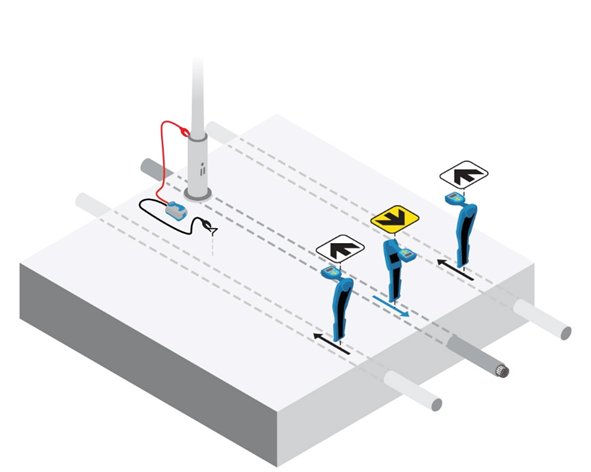

 左図のように↑が表示されていれば目的のケーブルであり、↓が表示されている場合は目的のケーブルでないことを表します。



RD補足資料はコチラから→  RDシリーズ 補足資料

レンタルお申込はコチラから→  レンタルお申込ページへ

ご購入はコチラから→  🛒ご購入ページへ

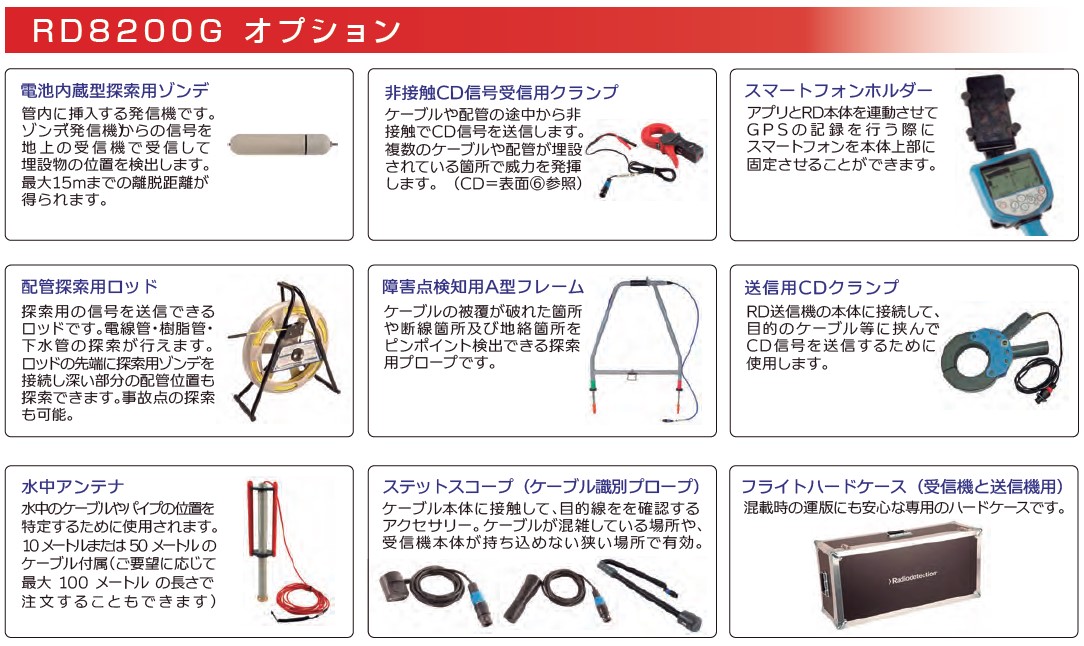

 多種多様な目的に応じたオプション品を取り揃えております!

RDシリーズ オプション品



製品の仕様

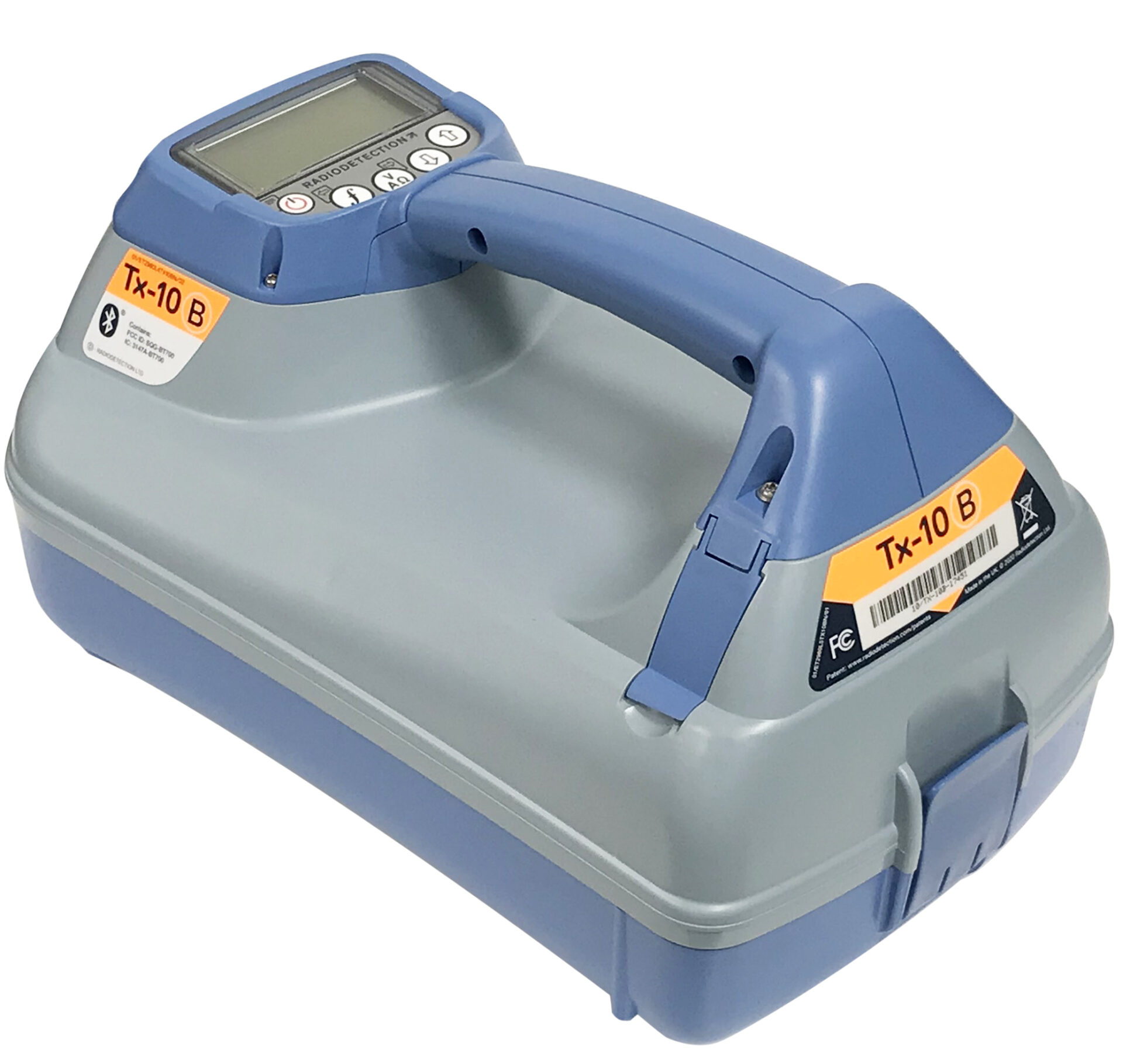

送信機
【寸法 / 重量】350×250×205mm / 約3.8kg 【電源】リチウムイオン充電池 (もしくは単一乾電池×8本)

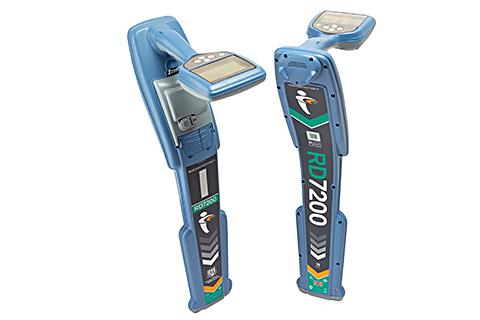

受信機
【寸法 / 重量】655×290×120mm / 約1.8㎏ 【電源】リチウムイオン充電池 (もしくは単一乾電池×2本)
内容物

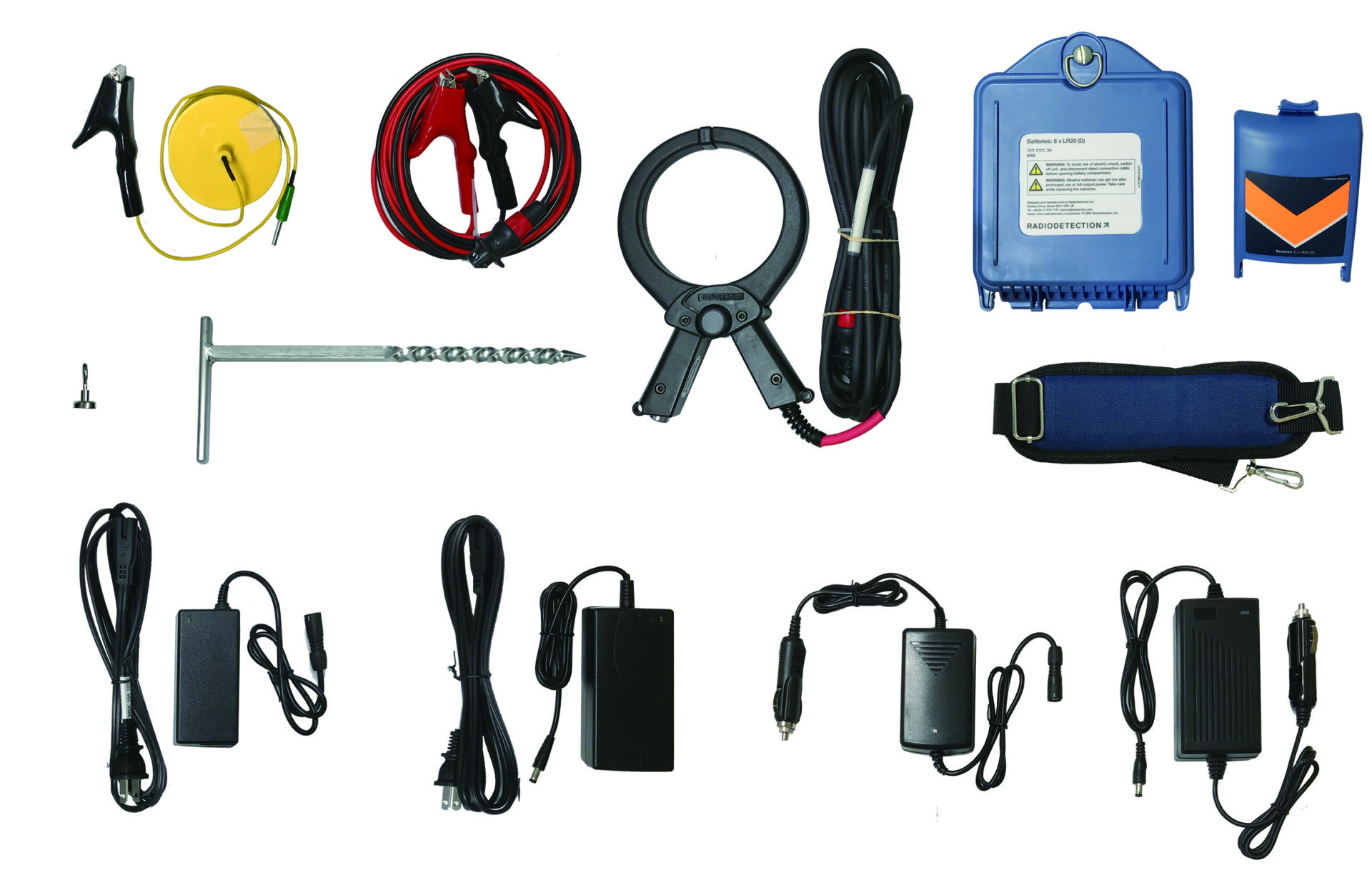

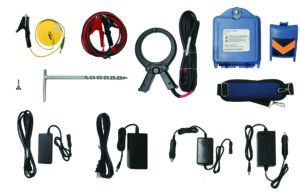

本体 (送信機・受信機) / 非接触送信用クランプ / 延長用アースコードリール / アース棒 / 送信用ワニ口クリップ付ケーブル / マグネット / 充電器×2個 / 受信機用USB / 取扱説明書
周波数
受信機 25局 / 送信機 34局
最大深度
30m (埋設物の状況による)
電池
リチウムイオン充電池(送信機/受信機)

製品取り扱い動画

製品資料

よくあるご質問

ケーブルに電圧が印加されており、直接信号を送ることができない場合は?

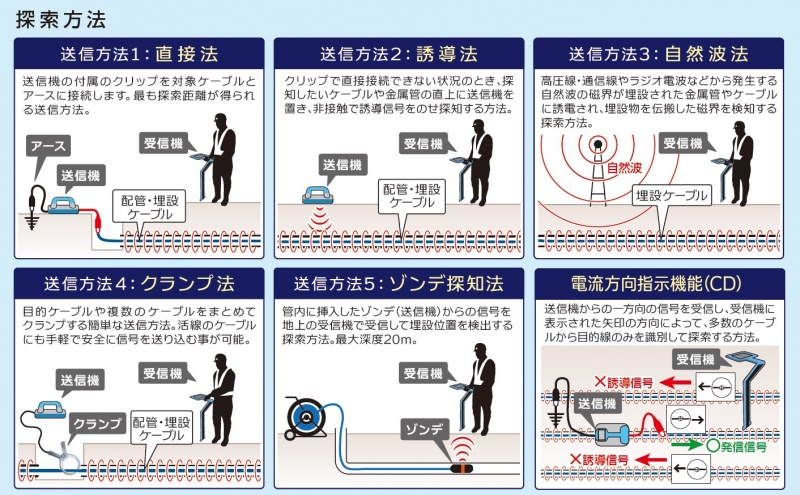

直接法ではなく、配管・ケーブルの上から間接的に信号を送る【誘導法】やクランプを使用する【クランプ法】が有効です。

受信機のみでの探索方法はありますか?

電圧が印加されているケーブルにのみ反応をする【パワーモード】や、ラジオ電波などから埋設ケーブルに誘電された信号をキャッチする【ラジオモード】が存在します。

塩ビ管を埋設探索機で探索することは可能ですか?

管の中にゾンデと呼ばれる、信号を発信する小型の送信機を呼び線の先に取り付け管の中に通し、その信号を受信機で探索することで可能となります。(上図送信方法5を参照)
