埋設探索機 RD7200

商品の特長

正確な埋設物位置の探索や深度の測定が可能なRDシリーズの新モデル！

・矢印とコンパスで埋設位置を素早く特定！
・受信機のみの測定で埋設物の探索が可能！
・最大利用可能深度は4m！

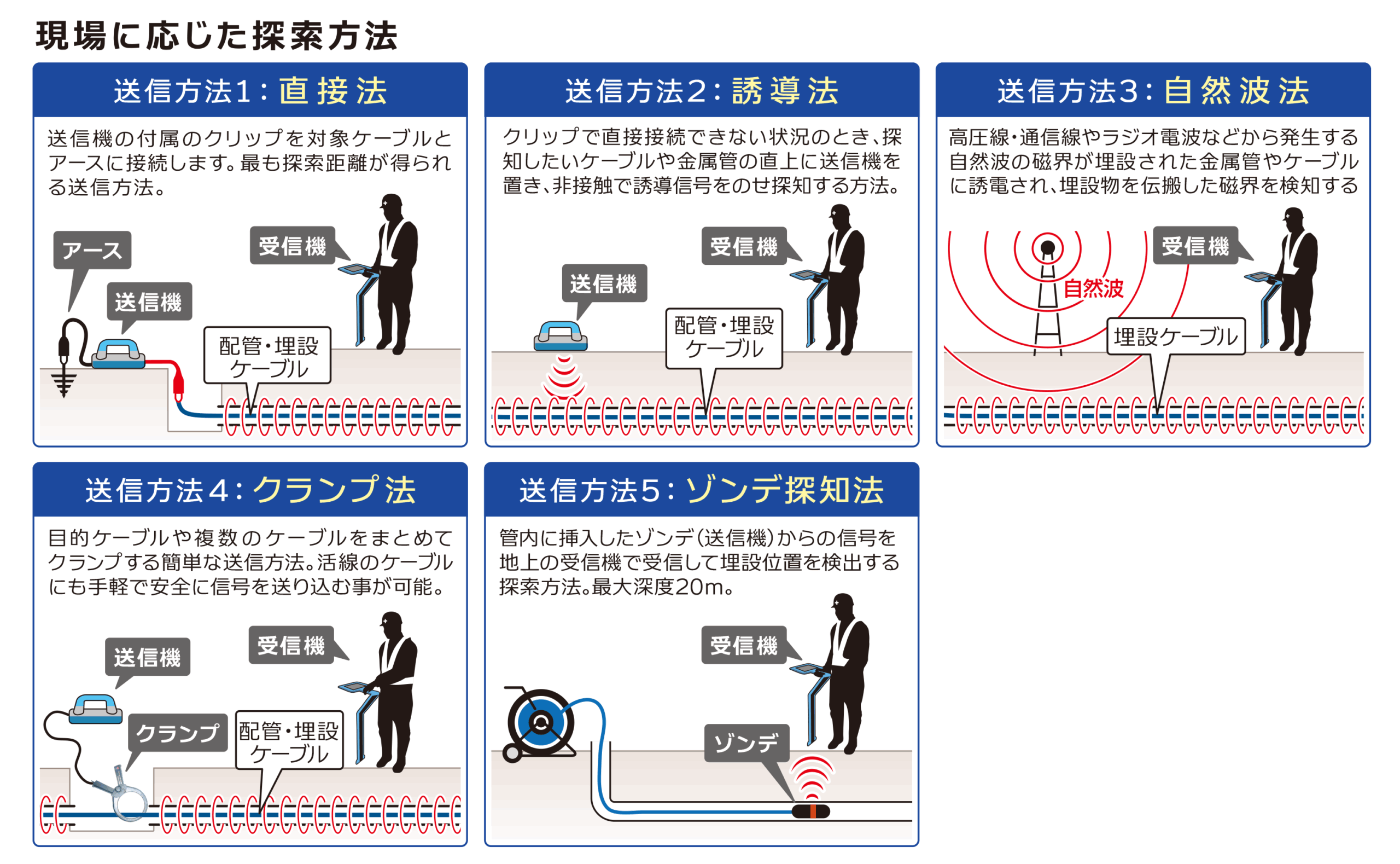

・現場環境に応じた様々な探索手法を行うことが可能！

仕様書ダウンロード

製品の仕様

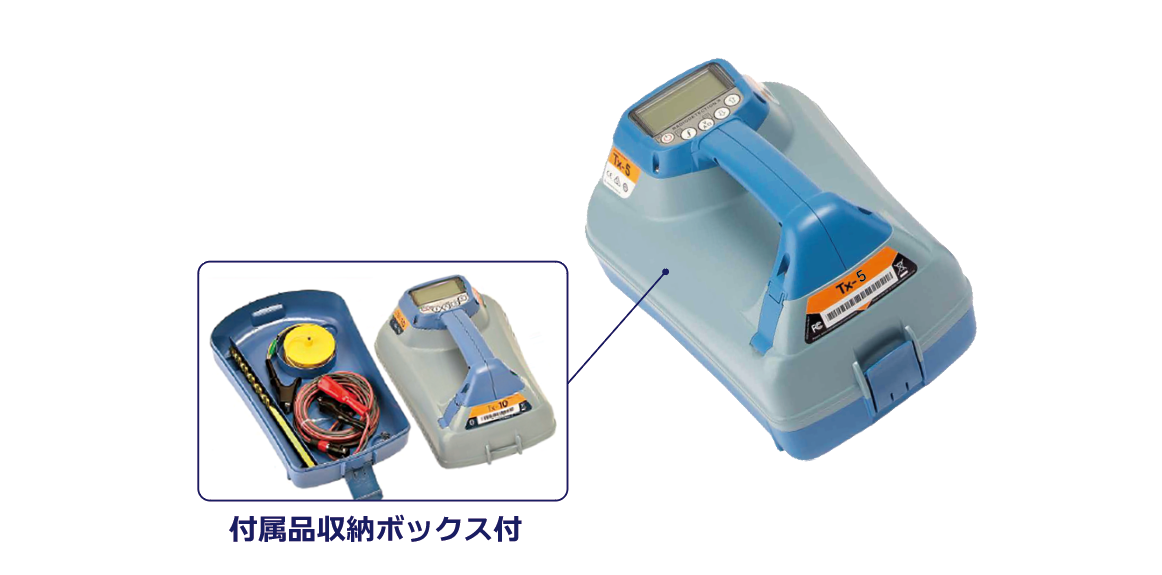

送信機	【寸法 / 重量】350×250×205mm / 約3.8kg 【電源】リチウムイオン充電池 (もしくは単一乾電池×8本)	受信機	【寸法 / 重量】655×290×120mm / 約1.8㎏【電源】リチウムイオン充電池 (もしくは単一乾電池×2本)
内容物	本体(送信機・受信機)/非接触送信用クランプ延長用アースコードリール/アース棒/マグネット送信用ワニ口クリップ付ケーブル/肩掛けベルト/充電器×2個/受信機用USBｹｰﾌﾞﾙ/取扱説明書	周波数	受信機 7局／送信機 16局
最大深度	30m （埋設物の状況による）	電池	リチウムイオン充電池（送信機／受信機）

補足資料

比較表

ゾンデ比較表

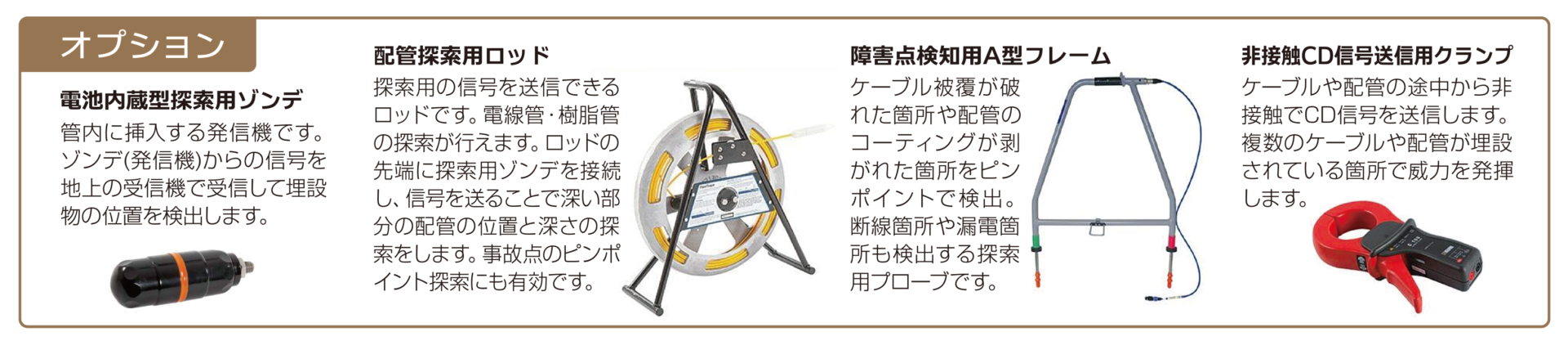

オプション品

探索用ゾンデ

管内に挿入する発信機です。ゾンデ（発信機）からの信号を地上の受信機で受信して
埋設物の位置を検出します。最大15mまでの深度まで測定が可能です。

ゾンデにはサイズや周波数によって様々なバリエーションがございます。

極細ゾンデ　512Hz

3 セクションのゾンデ。19 フィート(6 メートル)まで設置可能で、サイズは 0.9×18.8 インチ(23x478mm)で、パイプやダクトのコーナー周辺での柔軟性が向上します。M10 オスエンドキャップが付属しています。

型番：10/SONDE-BENDI-512

スタンダードゾンデ　512Hz／8khz／33khz

これは、Φ39mmx105mmの、バッテリー駆動のゾンデです。配管やダクトなどの位置を特定するために、フレックスロッドに接続できます。位置特定深度 5mの3つの周波数で利用できます。

それぞれ512Hz、8kHz、33kHzのモデルがあります。

寸法：Φ39mmx105mm

型番10/SONDE-STD-XX(XX=512,8,33)

S6　マイクロゾンデキット　33Khz

S6 MicroSonde は、オペレーターが非常に小さな埋設パイプやダクト内の詰まりを追跡して検出できるように設計された非常に小型のトランスミッターです。

直径はわずか 6.4 mm / ¼ インチで、光ファイバーマイクロダクト内の詰まりの追跡や、その他の小さな非導電性パイプの追跡に特に適しています。

6.5 フィート (2 m) まで配置可能で、サイズは 0.25 x 3.5 インチ (6.4 x 88 mm) です。キットとして提供され、ゾンデ、フレキシブルアダプター、バッテリー 2 個、ケースが含まれています。

型番：10/SONDE-MICRO-33

S6 MicroSonde 用のバッテリー 10 個パック。

型番：10/SONDE-MICRO-BATPACK

S9　ミニゾンデ　33Khz

S9 MiniSonde は、非金属パイプやダクトに挿入するように設計された直径 9mm (0.35 インチ) の小型トランスミッターで、オペレーターが小径パイプやダクトの経路をトレースし、詰まりを正確に特定できるようにします。

S9 MiniSonde は柔軟性が高いため、曲がり角を回避したり、既存のケーブルを通過したりできます。また、耐久性のある設計と構造により、曲がり角を回避したり、ダクト内で障害物に遭遇したりしても、S9 MiniSonde が損傷するのを防ぎます。S9 MiniSonde は、柔軟性と強度が求められる小径ダクトに最適なアクセサリです。

13 フィート (4 メートル) まで設置可能で、サイズは 0.35 x 5.4 インチ (9 x 138 ミリメートル) です。キットとして提供され、ゾンデ、バッテリー 2 個、ケースが含まれます。

型番：10/SONDE-MINI-33

S9 MiniSonde 用バッテリー 10 個パック。

型番：10/SONDE-MINI-BATPACK

S13　ゾンデキット　33khz

S13: 狭いダクトや導管用の 1/2 インチ (13mm) 直径のゾンデ。

S13超小型ゾンデは、非金属パイプ、ダクト、下水道、排水管の経路をトレースし、詰まりや崩壊の正確な位置を特定するのに使用するように設計されています。

S13ゾンデは33kHzで位置特定周波数を送信するため、RD8100 精密ロケータシリーズや C.A.T4 ケーブル回避ツールシリーズなど、ほとんどの Radiodetectionケーブルおよびパイプロケータと互換性があります。

S13 ゾンデは、S13 ゾンデ本体、M10 ネジ付きオスエンドキャップ、アイレット付きプレーンエンドキャップ、電池2個、ケースが含まれたキットとして提供されます。オプションで電池10個パックもご用意しています。

型番：10/SONDE-S13-33

S13 ゾンデ用予備電池 10 個パック。

型番：10/SONDE-S13-BATPACK

S18　ゾンデ　33khz

これは、0.70″x3.22″(18mmx82mm)の、バッテリー駆動の自己完結型ゾンデです。パイプやダクトなどの位置を特定するために、フレックスロッドに接続できます。33kHzで送信し、通常は最大14.5フィート(4.5m)の深さまで位置を特定できます。

型番：10/SONDE-S18A-33

下水管ゾンデ　33khz

これは、2.51 インチx6.61 インチ (64mmx168mm)の、バッテリー駆動の自己完結型ゾンデです。パイプやダクトなどの位置を特定するために、フレックスロッドに接続できます。33kHzで送信し、通常は最大26フィート(8 m)の深さまで位置を特定できます。

型番：10/SONDE-SEWER-33

スーパーゾンデ　33khz

これは、2.51 インチ (64mm)x12.51 インチ (318mm) の、バッテリー駆動の自己完結型ゾンデです。パイプやダクトなどの位置を特定するために、フレックスロッドに接続できます。33kHzで送信し、通常は最大49フィート(15m)の深さまで位置を特定できます。

型番：10/SONDE-SUPER-33

配管探索用ロッド

探索用の信号を送信できるロッドです。電線管・樹脂管・下水管の探索が行えます。
ロッドの先端に探索用ゾンデが取り付けられており、深い部分の配管位置も探索できます。事故点の探索も可能。

ロッドの長さ：50mおよび80mモデル

型番：10/TRACE50-XX　および　10/TRACE80-XX

フレックスロッド（ゾンデと併用）

ゾンデと併用し、パイプ・排水管・下水道などに挿入したり、沿わせたりして使用します。
ロケーターと併用すると、パイプの経路を探索したり、パイプ内の詰まりを特定したりすることができます。
ゾンデにはサイズや周波数によって様々なバリエーションがございます。
※一部のゾンデ（マイクロゾンデ・ミニゾンデ等）にはアダプターが必要となります。
