ボタンを押すだけでケーブル長と事故点の距離測定が可能！
商品の特長
- 電話・通信・同軸・電力線に対応！
- 1ｍ単位で測定！（100ｍ以上は1ｍ単位）
- 2000ｍまでのケーブルを正確に測長！
- ケーブル探索用トーン発信機能を搭載！
- 分かりやすいグラフ式電池残量表示！
- ワニ口クリップとBNCコネクタ付！
製品ご購入はコチラから！ 🛒ご購入ページへ
製品の仕様
- 寸法／重量
- 186×90×37mm / 350g
- 電源
- リチウムイオン電池
- 測定精度
- ±2％
- 最大距離
- 2000m
- 出力パルス
- 5vpｰp into open circuit ／ Fast Edge Step Function
- 出力インピーダンス
- 自動補正
- オートパワーオフ
- 4分
- 画面
- 2×16bit アルファベット / 数字表記LCD
- 作動温度
- 0℃～40℃
- 保管温度
- -20℃～70℃
- 防水・防滴基準
- IP54
- 内容物
- 本体 / 赤黒ワニ口クリップ / 専用ソフトケース / ショルダーストラップ / 取扱説明書

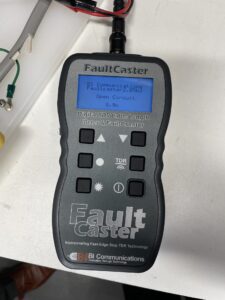

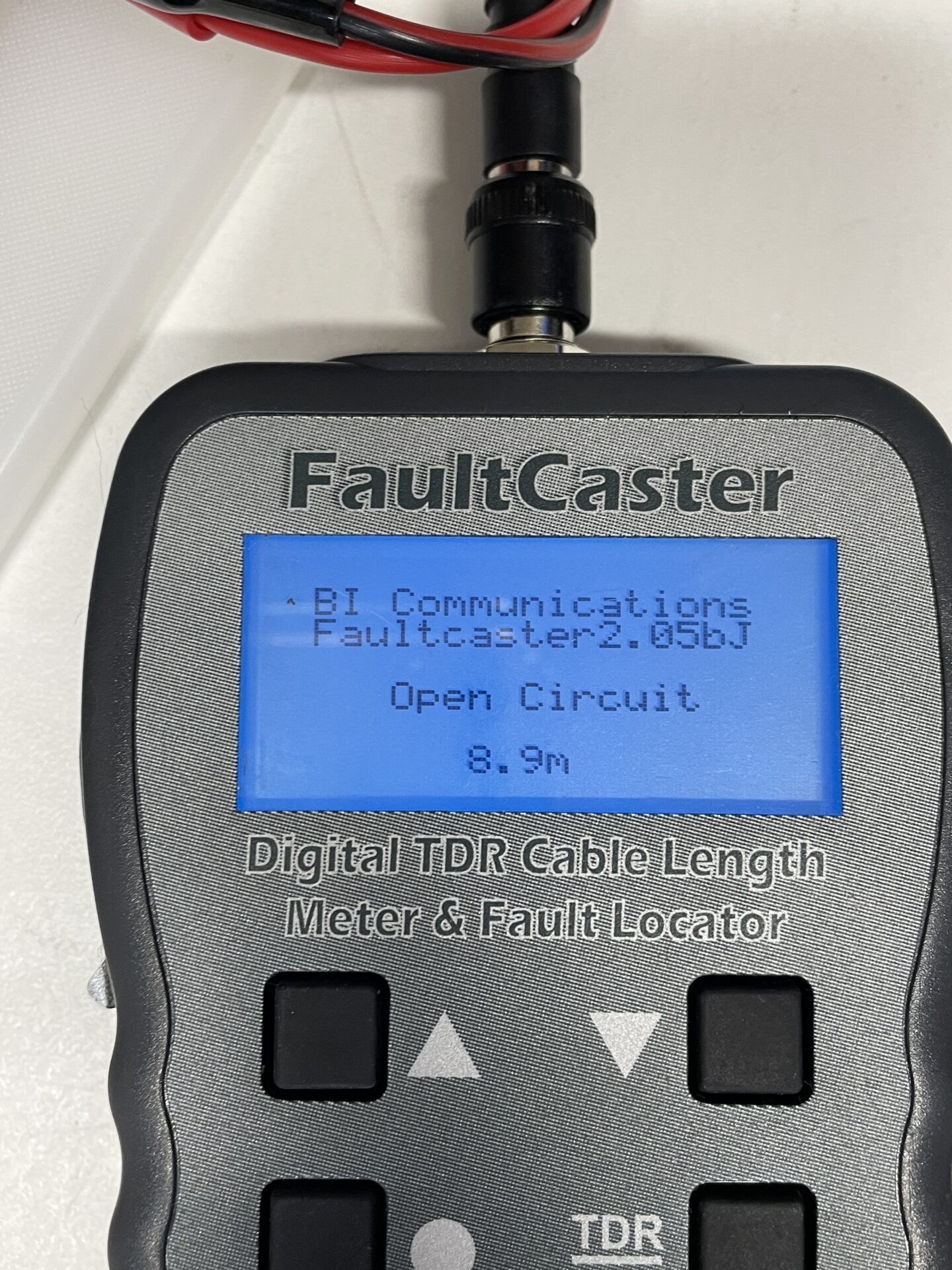

製品ギャラリー
製品取り扱い動画
-
製品資料
よくあるご質問
TDR法とはなんですか？
TDR(Time Domain Reflectmetory)とは日本語で【時間領域反射率測定方式】となります。ケーブルにパルスを送り、そのパルスが戻ってきた際の波形と時間によって、事故点の状況やケーブルの全長（事故点がある場合は事故点までの距離）を求めることができます。（FC200Sの場合はケーブル長の数字とオープン／ショートの状態が表示されます）
この製品が使用できる条件は？
①ケーブルに電圧がかかっていないこと（無電圧状態であること） ②ケーブルに二芯以上の芯線があること（同軸の場合は芯線と外部導体）
対応できるケーブルは？
2芯に接続が可能な状態のメタルケーブルであれば使用可能です。（一部例外有り）
ガスダム等が存在する場合でも測定はできますか？
測定は可能でございますが、ガスダムより先の障害診断・測長はできません。TDRで測定した際には、ガスダムの地点で上向きの波形が表示されます。
