商品の特長
GPS・電流方向指示機能・高出力発信を標準装備した埋没ケーブル・配管検索機のハイエンドモデル！
・矢印とコンパスで埋設位置を素早く特定！
・受信機のみの測定で埋設物の探索が可能！
・最大利用可能深度は30m！
・現場環境に応じた様々な探索手法を行うことが可能！
高精度GPS内蔵

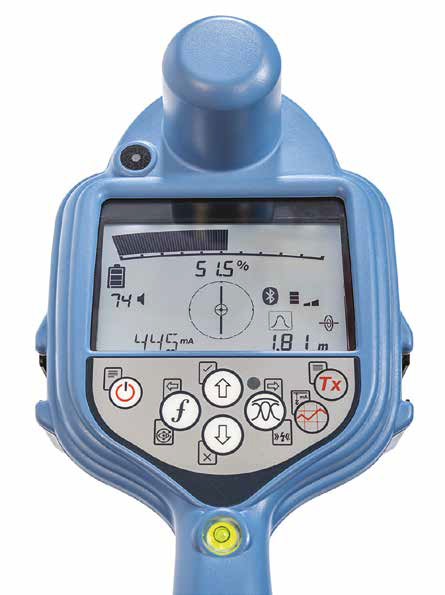

埋設探索機 RD8200SG
製品詳細
【RD8200SG 追加の特長】
- 流れる信号の向きで探索したいケーブルのみを特定！
- 送信機から出る独自の信号のみを特定して目的線だけを正確に探知します。
- 左図のように↑が表示されていれば目的のケーブルであり、↓が表示されている場合は目的のケーブルでないことを表します。
- RD補足資料はコチラから
多種多様な目的に応じたオプション品を取り揃えております！
取扱動画
仕様書ダウンロード

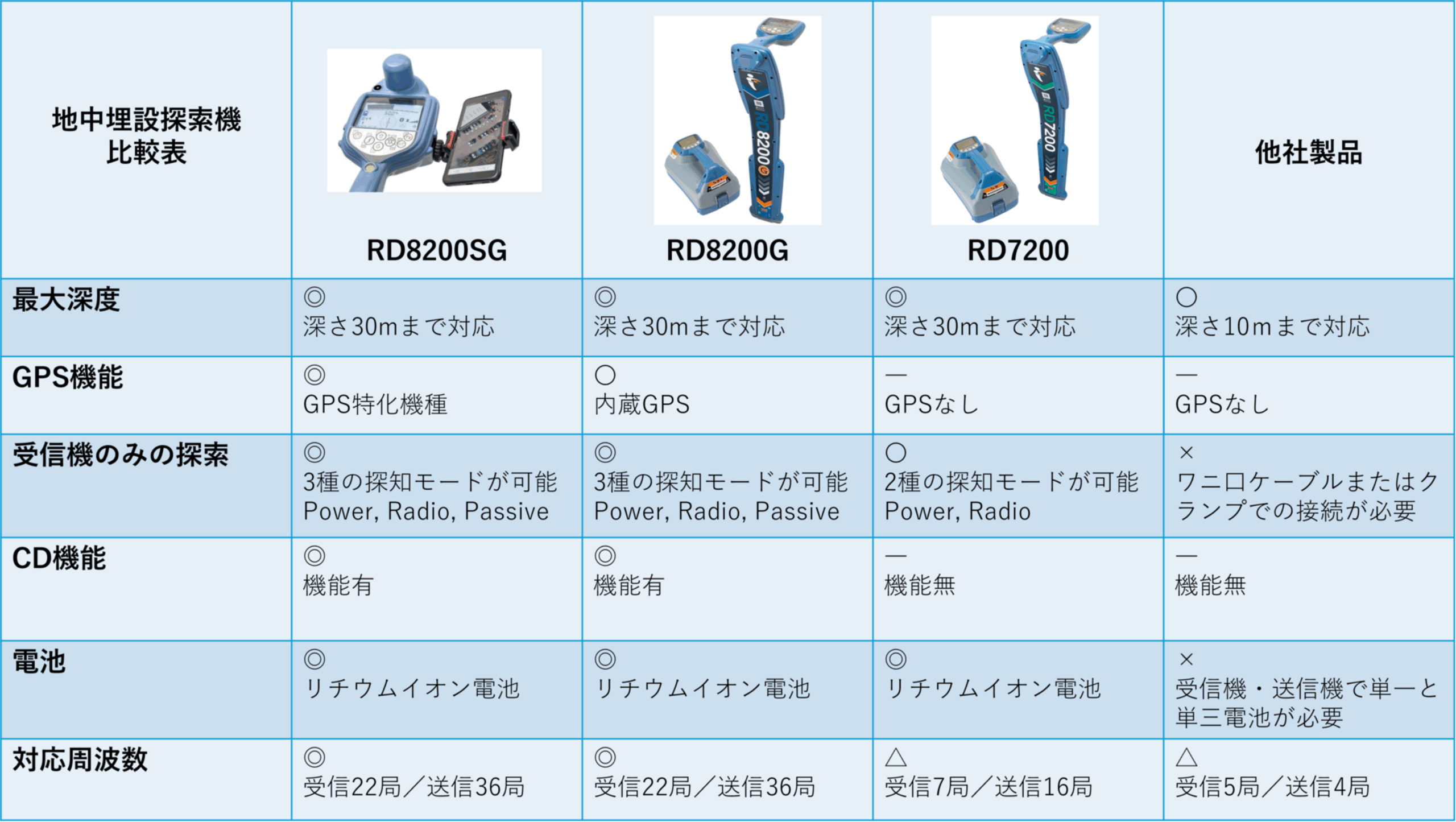

製品の仕様
| 深度測定精度 | 表示された値より±3％ | 探索精度 | 表示された値より±5％ |
|---|---|---|---|
| 最大対応深度 | 30m | 位置情報サービス | ◆GPS:L1C/A, L2C ◆GLONASS:L1OF, L2OF ◆Galileo:E1B/C, E5b |
| 受信周波数 | 25局（通常21局、ゾンデ4局） | 稼働時間 | 18時間 |
| 充電時間 | 3時間で0％→80％まで充電 | 寸法 | 687×350×137[mm] |
オプション品
探索用ゾンデ
管内に挿入する発信機です。ゾンデ（発信機）からの信号を地上の受信機で受信して
埋設物の位置を検出します。最大15mまでの深度まで測定が可能です。

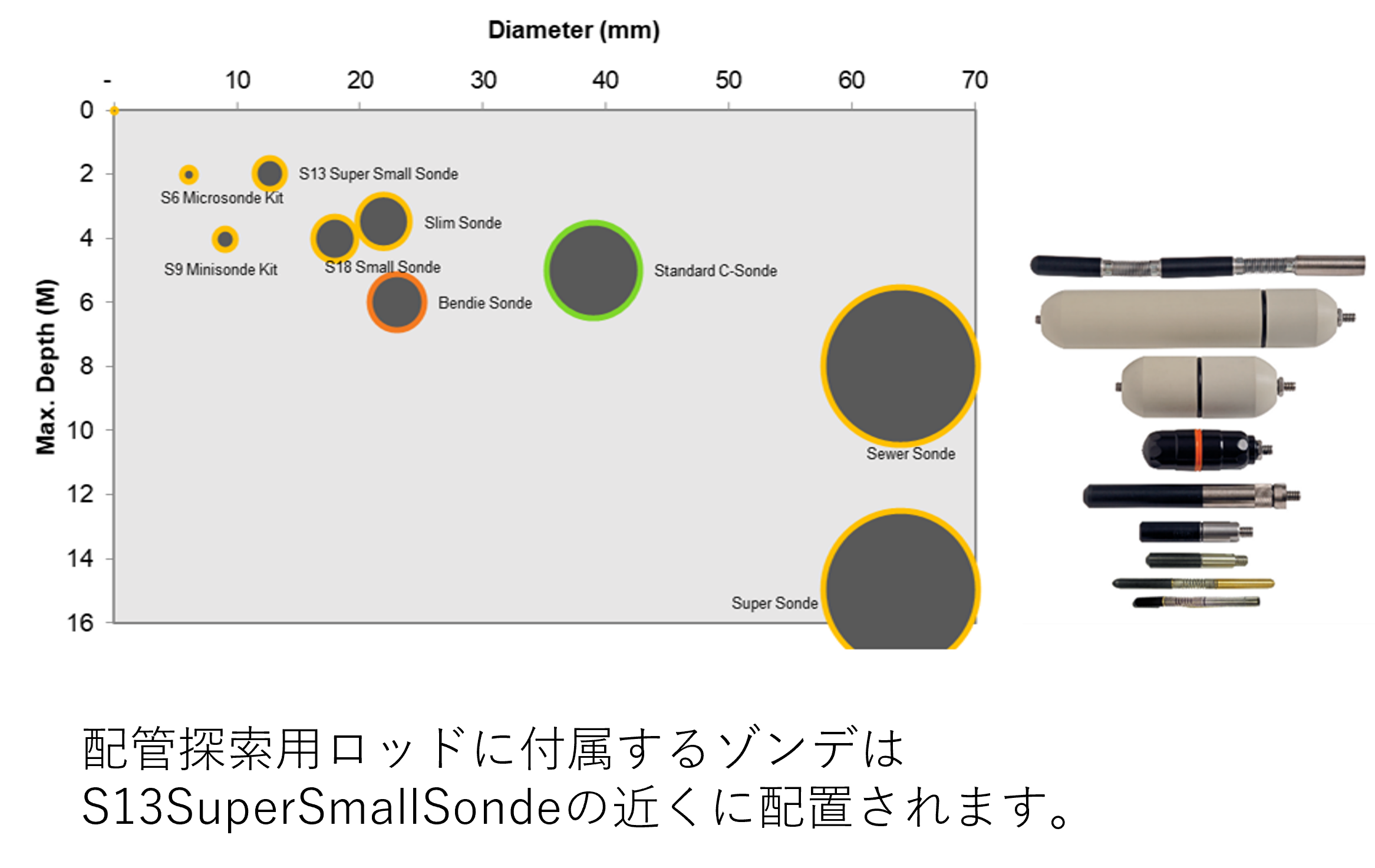

ゾンデにはサイズや周波数によって様々なバリエーションがございます。
極細ゾンデ 512Hz
3 セクションのゾンデ。19 フィート(6 メートル)まで設置可能で、サイズは 0.9×18.8 インチ(23x478mm)で、パイプやダクトのコーナー周辺での柔軟性が向上します。M10 オス エンド キャップが付属しています。
型番：10/SONDE-BENDI-512
スタンダードゾンデ 512Hz／8khz／33khz
これは、Φ39mmx105mmの、バッテリー駆動のゾンデです。配管やダクトなどの位置を特定するために、フレックスロッドに接続できます。位置特定深度 5mの3つの周波数で利用できます。
それぞれ512Hz、8kHz、33kHzのモデルがあります。
寸法：Φ39mmx105mm
型番10/SONDE-STD-XX(XX=512,8,33)
S6 マイクロゾンデキット 33Khz
S6 MicroSonde は、オペレーターが非常に小さな埋設パイプやダクト内の詰まりを追跡して検出できるように設計された非常に小型のトランスミッターです。
直径はわずか 6.4 mm / ¼ インチで、光ファイバー マイクロダクト内の詰まりの追跡や、その他の小さな非導電性パイプの追跡に特に適しています。
6.5 フィート (2 m) まで配置可能で、サイズは 0.25 x 3.5 インチ (6.4 x 88 mm) です。キットとして提供され、ゾンデ、フレキシブル アダプター、バッテリー 2 個、ケースが含まれています。
型番：10/SONDE-MICRO-33
S6 MicroSonde 用のバッテリー 10 個パック。
型番：10/SONDE-MICRO-BATPACK
S9 ミニゾンデ 33Khz
S9 MiniSonde は、非金属パイプやダクトに挿入するように設計された直径 9mm (0.35 インチ) の小型トランスミッターで、オペレーターが小径パイプやダクトの経路をトレースし、詰まりを正確に特定できるようにします。
S9 MiniSonde は柔軟性が高いため、曲がり角を回避したり、既存のケーブルを通過したりできます。また、耐久性のある設計と構造により、曲がり角を回避したり、ダクト内で障害物に遭遇したりしても、S9 MiniSonde が損傷するのを防ぎます。S9 MiniSonde は、柔軟性と強度が求められる小径ダクトに最適なアクセサリです。
13 フィート (4 メートル) まで設置可能で、サイズは 0.35 x 5.4 インチ (9 x 138 ミリメートル) です。キットとして提供され、ゾンデ、バッテリー 2 個、ケースが含まれます。
型番：10/SONDE-MINI-33
S9 MiniSonde 用バッテリー 10 個パック。
型番：10/SONDE-MINI-BATPACK
S13 ゾンデキット 33khz
S13: 狭いダクトや導管用の 1/2 インチ (13mm) 直径のゾンデ。
S13超小型ゾンデは、非金属パイプ、ダクト、下水道、排水管の経路をトレースし、詰まりや崩壊の正確な位置を特定するのに使用するように設計されています。
S13ゾンデは33kHzで位置特定周波数を送信するため、RD8100 精密ロケータ シリーズや C.A.T4 ケーブル回避ツール シリーズなど、ほとんどの Radiodetectionケーブルおよびパイプ ロケータと互換性があります。
S13 ゾンデは、S13 ゾンデ本体、M10 ネジ付きオス エンド キャップ、アイレット付きプレーン エンド キャップ、電池2個、ケースが含まれたキットとして提供されます。オプションで電池10個パックもご用意しています。
型番：10/SONDE-S13-33
S13 ゾンデ用予備電池 10 個パック。
型番：10/SONDE-S13-BATPACK
S18 ゾンデ 33khz
これは、0.70″x3.22″(18mmx82mm)の、バッテリー駆動の自己完結型ゾンデです。パイプやダクトなどの位置を特定するために、フレックスロッドに接続できます。33kHzで送信し、通常は最大14.5フィート(4.5m)の深さまで位置を特定できます。
型番：10/SONDE-S18A-33
下水管ゾンデ 33khz
これは、2.51 インチx6.61 インチ (64mmx168mm)の、バッテリー駆動の自己完結型ゾンデです。パイプやダクトなどの位置を特定するために、フレックスロッドに接続できます。33kHzで送信し、通常は最大26フィート(8 m)の深さまで位置を特定できます。
型番：10/SONDE-SEWER-33
スーパーゾンデ 33khz
これは、2.51 インチ (64mm)x12.51 インチ (318mm) の、バッテリー駆動の自己完結型ゾンデです。パイプやダクトなどの位置を特定するために、フレックスロッドに接続できます。33kHzで送信し、通常は最大49フィート(15m)の深さまで位置を特定できます。
型番：10/SONDE-SUPER-33

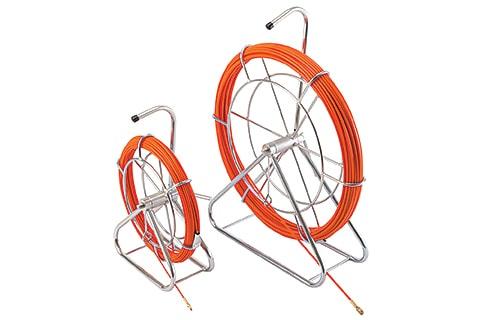

配管探索用ロッド
探索用の信号を送信できるロッドです。電線管・樹脂管・下水管の探索が行えます。
ロッドの先端に探索用ゾンデを接続し深い部分の配管位置も探索できます。事故点の探索も可能。
ロッドの長さ：50mおよび80mモデル
型番：10/TRACE50-XX および 10/TRACE80-XX
送信用C Dクランプ
R D送信機の本体に接続して、目的のケーブル等に挟んでC D信号を送信するために使用します。
型番：10/TX-C D-CLAMP
非接触C D信号受信用クランプ
ケーブルや配管の途中から非接触でC D信号を受信します。複数のケーブルや配管が埋設されている箇所で威力を発揮します。
型番：10/RX-C D-CLAMP

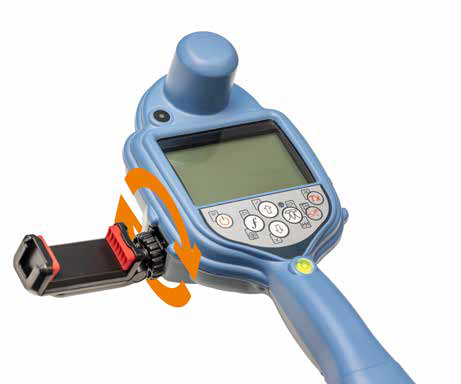

スマートフォンホルダー

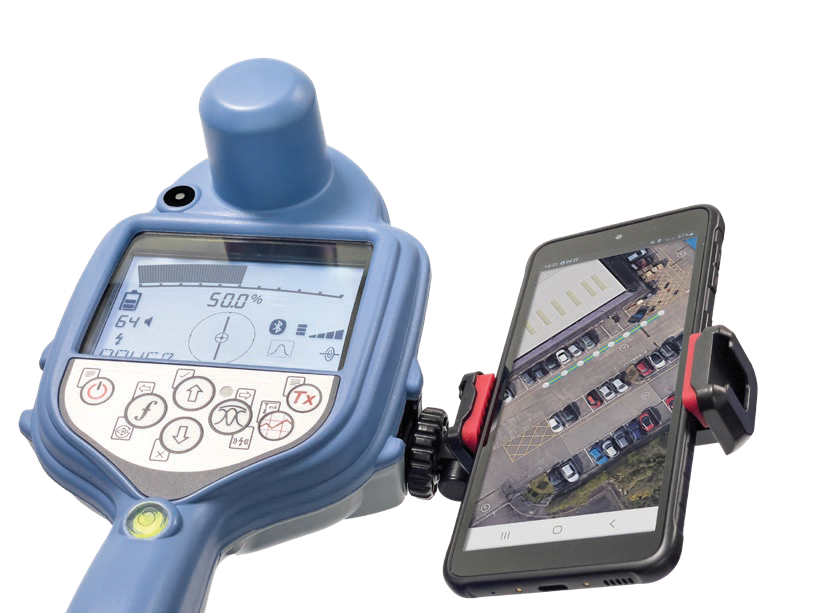

アプリとRD本体を連動させてGPSの記録を行う際にスマートフォンを本体上部に固定させることができます。
型番：10/RX-PHONE-HOLD-KIT
障害点検知用A型フレーム
ケーブルの被覆が破れた箇所や断線箇所及び地絡箇所をピンポイント検出できる探索
用プロープです。
型番：10/RX-AFRAME
Aフレームは、受信機本体を横付けにして取り付け、
左図のように持って使用します。
画面上には、DBと上矢印と下矢印が表示されます。
DBの値が大きくなればなるほど、障害点に近づいていることを表します。
ケーブルに対して平行に持ち、矢印が上方向を示した際は、前に障害点があり、下方向を示した際には、後ろに障害点があります。
上矢印と下矢印が同時に表示された場合、そこが障害点箇所となります。
水中アンテナ
水中のケーブルやパイプの位置を特定するために使用されます。10メートルまたは 50 メートル のケーブル付属（ご要望に応じて最大 100 メートル の長さで注文することもできます）
型番：10/RX-SUBANTENNA-640 または 10/RX-SUBANTENNA-8K
水深100ｍまで対応する、防水アンテナとなります。アンテナには電池不要。
ステットスコープ（ケーブル識別プロープ）
ケーブル本体に接触して、目的線をを確認するアクセサリー。ケーブルが混雑している場所や、受信機本体が持ち込めない狭い場所で有効。
サイズが異なるバリエーションがございます。
ステットスコープ（小）
これは、束ねられた個々のユーティリティを見つけるのに役立ちます。アクセスできない小さなケーブルやその他のユーティリティを識別するために使用できます。
型番：10/RX-STETHOSCOPE-S
ステットスコープ（大）
この柔軟性のある 20 インチ (50 cm) の長さのアクセサリは、トレイ内やクランプを使用できない場所で束ねられた個々のケーブルの位置を特定して識別するのに役立ちます。
型番：10/RX-STETHOSCOPE-L
高利得ステットスコープ
これは、ユーティリティが束ねられているか、近接していてロケーターを使用できない場合に、個々のユーティリティの位置を特定するために使用されます。サイズが小さく、表面が平らなので、壁内のユーティリティの位置を特定するのに最適です。
型番：10/RX-STETHOSCOPE-HG
ステットスコープ（大）を使用した際の受信機反応
ステットスコープ（小）を使用した際の受信機反応
フライトハードケース（受信機と送信機用）
混載時の運版にも安心な専用のハードケースです。
型番：10/RD7K8KCASE
