FC200S 製品ご紹介

製品の特長

●電話・通信・同軸・電力線に対応！

●1ｍ単位で測定！（100ｍ以上は1ｍ単位）

●2000ｍまでのケーブルを正確に測長！

●ケーブル探索用トーン発信機能を搭載！

●分かりやすいグラフ式電池残量表示！

●ワニ口クリップとBNCコネクタ付！

製品仕様

・寸法／重量　186×90×37mm / 350g 　・測定精度±2％　・出力パルス　5vpｰp into open circuit／Fast Edge Step Function　・オートパワーオフ4分

・作動温度　0℃～40℃　・防水防滴基準IP54　・リチウムイオン電池 　・最大距離2000m　・出力インピーダンス　自動補正

・画面　2×16bitアルファベット／数字表記LCD　・保管温度　-20℃～70℃

内容物

・本体 　・赤黒ワニ口クリップ　・専用ソフトケース　・ショルダーストラップ　・取扱説明書

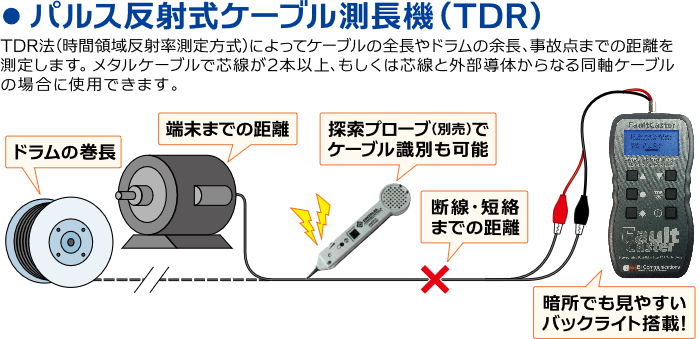

TDRとは？？？

よくあるご質問

TDR法とはなんですか？

TDR(Time Domain Reflectmetory)とは日本語で【時間領域反射率測定方式】となります。ケーブルにパルスを送り、そのパルスが戻ってきた際の波形と時間によって、事故点の状況やケーブルの全長（事故点がある場合は事故点までの距離）を求めることができます。（FC200Sの場合はケーブル長の数字とオープン／ショートの状態が表示されます）

この製品が使用できる条件は？

①ケーブルに電圧がかかっていないこと（無電圧状態であること）　②ケーブルに二芯以上の芯線があること（同軸の場合は芯線と外部導体）

対応できるケーブルは？

2芯に接続が可能な状態のメタルケーブルであれば使用可能です。（一部例外有り）

ガスダム等が存在する場合でも測定はできますか？

測定は可能でございますが、ガスダムより先の障害診断・測長はできません。TDRで測定した際には、ガスダムの地点で上向きの波形が表示されます。
